① Краткий ответ
CHIRP — это бесплатное кроссплатформенное программное обеспечение с открытым исходным кодом, которое позволяет менеджерам по телекоммуникациям и закупщикам парков оборудования настраивать каналы памяти, частотные сдвиги и тоны шумоподавления для сотен аналоговых и цифровых двусторонних радиостанций. Используя архитектуру клонирования CHIRP, опытный технический специалист может запрограммировать от 30 до 50 портативных трансиверов в час на основе одного мастер-профиля, что сокращает время настройки более чем на 80% по сравнению с подверженным ошибкам ручным вводом с клавиатуры (который занимает в среднем от 8 до 10 минут на устройство). Для корпоративных развертываний объемом более 50 единиц закупка коммерческих партий с готовой заводской предварительной настройкой от QYT Electronics полностью исключает необходимость локальной настройки программного обеспечения, проблемы с несовместимостью драйверов и ошибки при вводе каналов.
② Основные выводы
- Совместимость с оборудованием различных брендов:CHIRP поддерживает широкий спектр моделей коммерческих и любительских трансиверов от таких производителей, как QYT, Baofeng, Kenwood и Icom, через стандартные интерфейсные кабели USB-to-serial.
-
Эффективность клонирования главного профиля: Технические специалисты создают один проверенный файл основной конфигурации (
.img), проверяют пропускную способность канала и субтоны CTCSS/DCS, а затем загружают его на идентичные модели парка устройств за 60–90 секунд на каждое устройство. - Ввод с клавиатуры против программного обеспечения против заводских предустановок: Ручное программирование с клавиатуры занимает в среднем 8–10 минут на одну радиостанцию при высоком уровне человеческих ошибок; CHIRP занимает в среднем 1–2 минуты на радиостанцию; заводское предварительное программирование QYT обеспечивает готовность к работе за 0 минут сразу после извлечения из транспортной упаковки.
- Соответствие нормативным требованиям и разнос каналов: Передача на деловых частотах требует наличия официальной национальной лицензии (например, FCC Part 90 в США или CE RED в Европе); коммерческие каналы должны соответствовать обязательным маскам узкополосного излучения 12,5 кГц.
- Заводское программирование «под ключ» от QYT: QYT Electronics настраивает предоставленные заказчиком таблицы частот, дискретные субтональные коды конфиденциальности и брендинг OEM непосредственно на заводе, что покрывается 1-летней гарантией на устройство, 6-месячной гарантией на аксессуары и пожизненной удаленной инженерной поддержкой.
③ Основное техническое руководство (на основе поисковых запросов Google PAA)
Что такое CHIRP и какие радиостанции он поддерживает?
Заключение: CHIRP — это поддерживаемый сообществом сторонний инструмент программирования радиостанций с открытым исходным кодом, который заменяет проприетарное программное обеспечение производителя для отдельных моделей единым графическим интерфейсом для Windows, macOS и Linux. В то время как при массовом заводском производстве QYT используются специализированные промышленные автоматизированные стенды для прошивки и предоставляется официальное проприетарное программное обеспечение для программирования (CPS) на веб-сайте компании, CHIRP остается самой популярной мультибрендовой утилитой для полевого использования среди менеджеров парков радиостанций.
Технические данные и совместимость:Программное обеспечение CHIRP, распространяемое по лицензиям с открытым исходным кодом, взаимодействует с микроконтроллерами радиостанций через протоколы последовательного интерфейса (SCI) с использованием наборов микросхем универсального асинхронного приемопередатчика (UART). Программное обеспечение поддерживает более 100 радиоплатформ в диапазонах VHF (136–174 МГц) и UHF (400–512 МГц), включая:
- Мобильные и портативные платформы QYT:Нативная поддержка популярных трансиверов QYT, включая серию QYT KT-8900, KT-8900D, KT-8900R, KT-7900D и KT-8R, а также аналоговые коммерческие портативные радиостанции, совместимые с разъемом K-plug.
- Устаревшие коммерческие архитектуры:Совместимость со стандартными аналоговыми трансиверами Kenwood (серии TK), Baofeng, Wouxun, а также некоторыми моделями Icom и Yaesu.
- Фирменное ПО (CPS) против CHIRP с открытым исходным кодом:Для углубленной настройки одной модели QYT предоставляет официальные пакеты CPS на своем официальном центре загрузки. Однако для телекоммуникационных менеджеров, управляющих смешанными парками оборудования разных брендов, CHIRP позволяет копировать, вставлять и управлять таблицами каналов для различных аппаратных платформ поставщиков в едином табличном представлении.

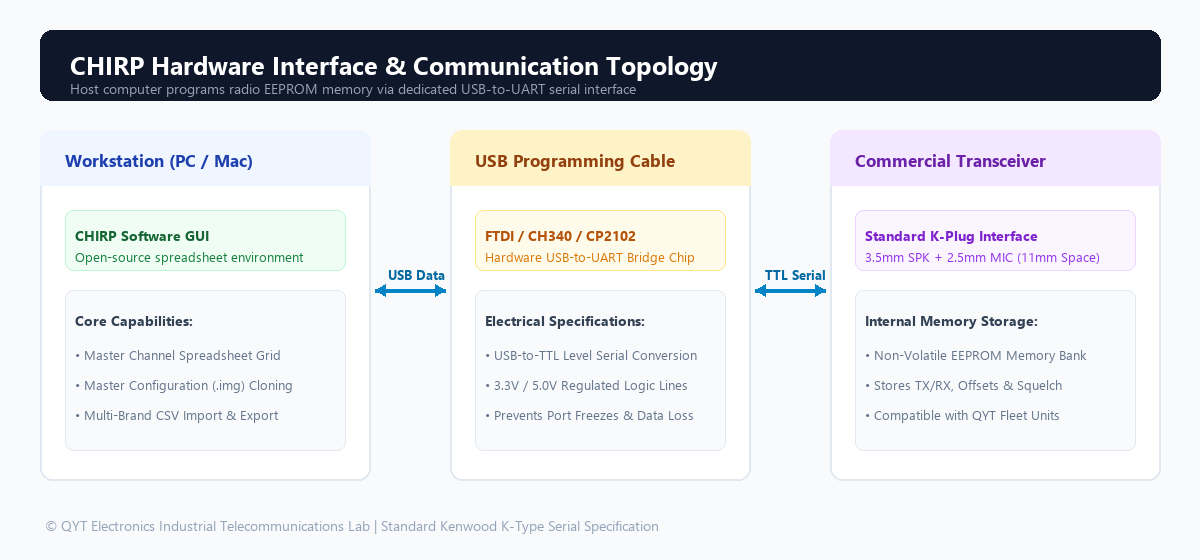

Схема: рабочая станция обменивается данными с EEPROM микроконтроллера радиостанции через промышленный кабель-переходник USB-to-UART (FTDI/CH340/CP2102), используя стандартный 2-контактный разъем для аксессуаров Kenwood.
При оценке оборудования для крупных организаций изучение каталога профессиональных двусторонних радиостанций QYT позволяет директорам по закупкам приобретать коммерческие радиостанции, оснащенные стандартными 2-контактными интерфейсами программирования и заводской поддержкой программирования.
Как выполнить пакетное программирование 50 раций с помощью CHIRP?
Заключение:Пакетное программирование парка радиостанций с помощью CHIRP требует создания одного проверенного мастер-образа с последующими циклами последовательной загрузки с использованием команды «Клонировать» (Clone).
Пошаговое руководство по выполнению работ на объекте:
- Подключение оборудования и драйверов:Подключите к рабочей станции специальный USB-кабель для программирования с оригинальным мостом UART FTDI или CH340. Плотно вставьте 2-контактный штекер K-типа в порт микрофона/наушников «Мастер-радиостанции».
-
Загрузить исходный образ памяти:
- Включите трансивер и установите громкость на 50%.
- В CHIRP перейдите в Радио -> Скачать из радио.
- Выберите соответствующий COM-порт, производителя (например, QYT) и конкретную модель.
-
Нажмите OK чтобы загрузить заводскую структуру памяти в CHIRP. Сохраните этот исходный файл как
Factory_Default_Backup.img
-
Настройка параметров каналов парка радиостанций:
- Заполните сетку каналов вашими лицензированными частотами передачи (TX) и приема (RX).
-
Установите дуплекс (none для симплексной прямой связи,
+или-для пар ретрансляторов). - Укажите частоту смещения (обычно 5,0 МГц для коммерческих ретрансляторов UHF, 0,6 МГц для стандартных ретрансляторов VHF).
- Определите режим как
NFM(узкополосная ЧМ, полоса пропускания 12,5 кГц) для соблюдения нормативных требований по сужению полосы частот. - Назначьте уникальные буквенно-цифровые метки каналов (например,
GATE-1,SECURITY,LOGISTICS,EMERGENCY).
-
Настройте тоны шумоподавления (CTCSS/DCS): Установите Режим тона на
TSQL(тональный шумоподавитель) и назначьте соответствующие субтональные частоты для фильтрации трафика на общем канале. -
Сохранение мастер-шаблона парка радиостанций: Сохраните окончательную конфигурацию как
Fleet_Master_2026_RevA.img. - Выполнение последовательной пакетной загрузки:
- Отключите мастер-радиостанцию; подключите устройство №2 и включите его.
- Перейдите в Radio -> Upload To Radio.
- Убедитесь, что индикатор выполнения загрузки завершил работу (обычно от 15 до 30 секунд).
- Выключите устройство №2, наклейте проверочную этикетку и подключите устройство №3. Повторите этот рабочий процесс для всех 50 устройств.

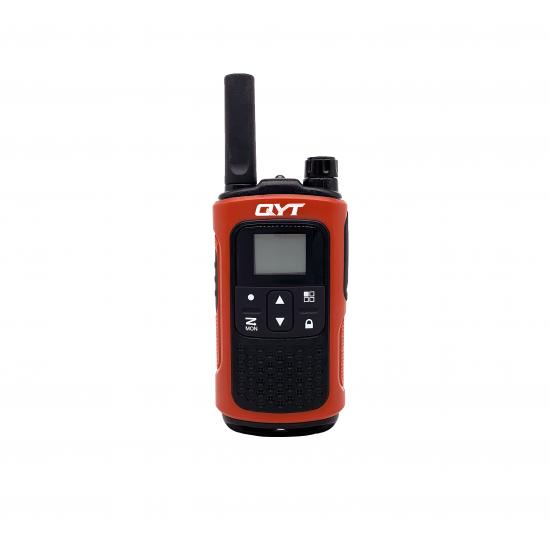

Справочная информация о продукте: Серия коммерческих портативных радиостанций QYT AH-P4 оснащена стандартными 2-контактными разъемами для аксессуаров, поддерживающими как рабочие процессы с открытым исходным кодом CHIRP, так и специализированное заводское автоматизированное программирование частот.

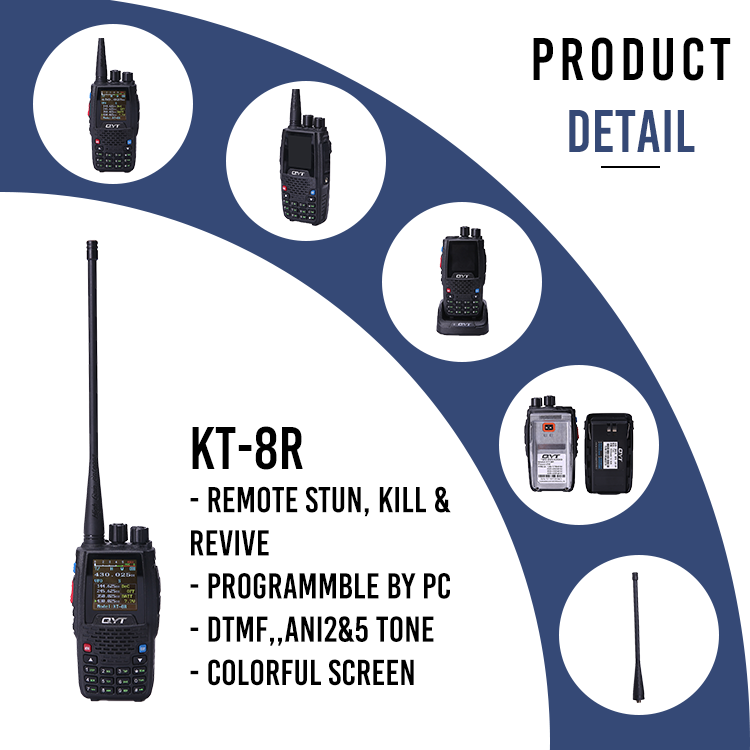

Демонстрация продукта: QYT KT-8R — это флагманская многодиапазонная портативная радиостанция собственной разработки, оснащенная цветным ЖК-дисплеем, архитектурой приемника с четырьмя режимами ожидания и стандартным 2-контактным интерфейсом Kenwood K-plug. Будучи нативно поддерживаемой платформой с открытым исходным кодом CHIRP, KT-8R олицетворяет инженерное превосходство QYT в области гибкой настройки в полевых условиях и заводского автоматизированного предварительного программирования.
В чем разница между заводским предварительным программированием и CHIRP?
Заключение: В то время как CHIRP является отличным инструментом полевого обслуживания для небольших команд и корректировки частот после развертывания, заводское предварительное программирование QYT выполняется на промышленных автоматизированных аппаратных стендах во время сборки, обеспечивая нулевые затраты на оплату труда, нулевой уровень брака и мгновенную эксплуатационную готовность при оптовых закупках.
Сравнительный анализ эксплуатации и закупок:
- Промышленные стенды для прошивки против последовательных кабелей для ПК: Массовое производство QYT не использует CHIRP или стандартное программное обеспечение для настольных ПК. Вместо этого на производственных линиях используются автоматизированные приспособления (стенды) для прошивки нескольких устройств, которые одновременно программируют прошивку и таблицы каналов памяти на производственных панелях за считанные секунды, подключаясь напрямую к анализаторам цифровой связи для проверки радиочастотных характеристик в режиме реального времени.
- Трудозатраты и время развертывания: Самостоятельное программирование 100 радиостанций собственными силами с использованием CHIRP или настольного CPS требует последовательного подключения, считывания, записи и тестирования каждого устройства. Даже при затратах 1,5 минуты на устройство это требует более 2,5 часов специализированного технического труда, не считая устранения ошибок драйверов или неисправностей контактов кабеля. Заводское предварительное программирование позволяет использовать устройство сразу после извлечения из упаковки.
-
Риски, связанные с прошивкой и вариациями MCU: Коммерческие радиостанции часто проходят через внутренние изменения платы микроконтроллера (MCU) во время регулярных производственных циклов. Стороннее программное обеспечение с открытым исходным кодом, такое как CHIRP, может не распознать новую версию MCU, выдавая ошибку
"Radio refused to send block"или приводя к выходу устройства из строя. Заводские инженеры QYT используют инструменты прямой прошивки, точно адаптированные к аппаратной версии производственной партии. - Предотвращение ошибок: Ручной ввод данных в нескольких электронных таблицах чреват инвертированными смещениями TX/RX или несовпадающими тонами декодирования CTCSS. Заводские автоматизированные испытательные стенды проверяют выходную мощность, стабильность частоты и чувствительность шумоподавителя по всем запрограммированным каналам одновременно на анализаторе радиосвязи.
Как установить коды конфиденциальности CTCSS/DCS для парка радиостанций?
Заключение: CTCSS и DCS — это протоколы субтональной фильтрации, которые предотвращают открытие шумоподавителя радиостанций при нежелательных разговорах на общем канале; они разделяют ведомственные разговорные группы, но не шифруют голосовые передачи.
Инженерные принципы:
-
CTCSS (система шумоподавления с непрерывным тоновым кодированием): Передает аналоговую субтональную синусоидальную волну (в диапазоне от 67,0 Гц до 254,1 Гц) вместе с голосовым сигналом. Принимающая радиостанция, настроенная на
TSQL, будет держать динамик выключенным до тех пор, пока не обнаружит соответствующую частоту тона. -
DCS (цифровой кодированный шумоподавитель): Передает непрерывные низкоскоростные цифровые подтональные данные с частотной манипуляцией (обычно стандартные 83 или 104 восьмеричных кода Golay, такие как
D023N). DCS обеспечивает более четкое срабатывание шумоподавителя и устойчивость к ложным срабатываниям от коммерческого электрооборудования.

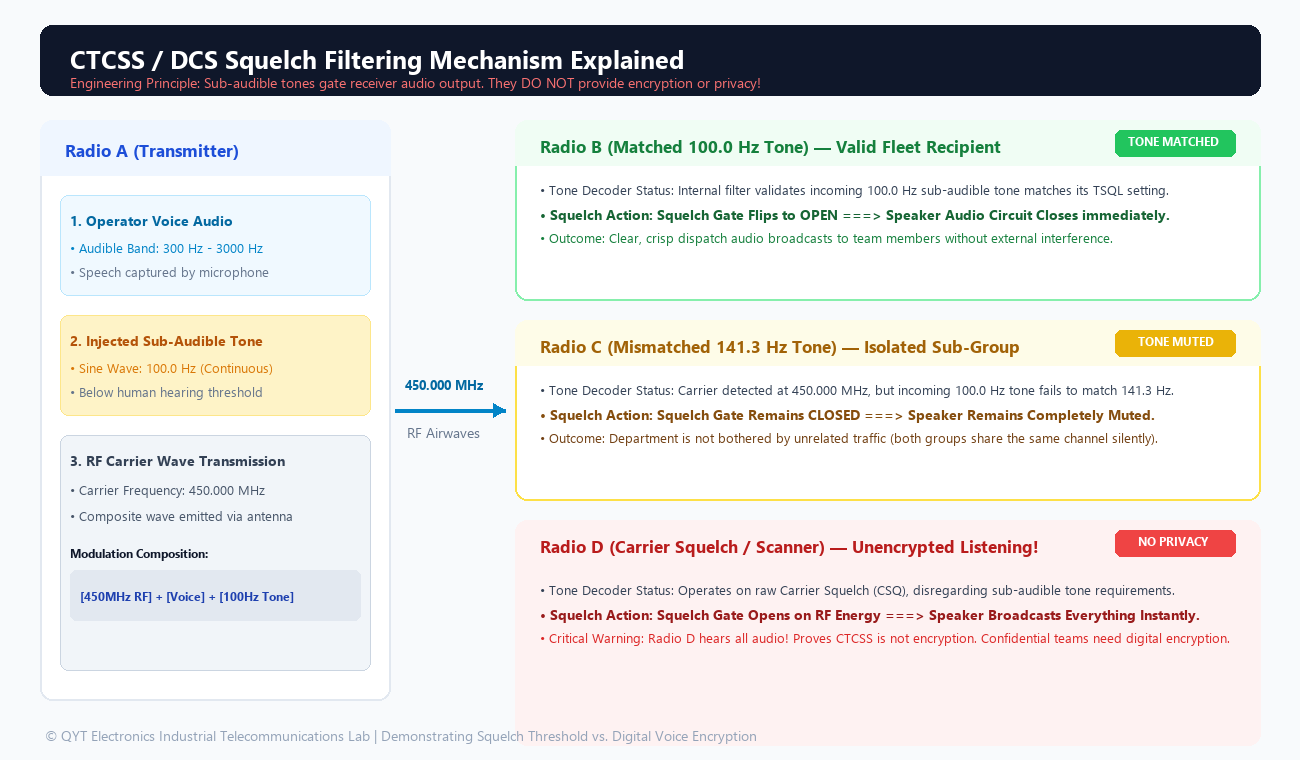

Схема механизма: подтональные сигналы CTCSS/DCS служат исключительно в качестве шлюза шумоподавления приемника для устранения помех на одном канале. Радиостанции, работающие с шумоподавлением по несущей (как Radio D), слышат весь голосовой трафик, что доказывает, что тональное шумоподавление не обеспечивает шифрование голоса.
Важное уведомление о безопасности: Как показано выше, любая стандартная радиостанция без тонального шумоподавления (режим шумоподавления по несущей) или с частотным сканером может прослушивать все передачи. Для операций, требующих конфиденциальной голосовой связи, командам по закупкам следует обратиться в QYT Custom OEM Engineering Services для изучения вариантов аппаратного цифрового шифрования.
Какой план каналов следует использовать для команды безопасности и оперативного управления из 100 человек?
Заключение: На предприятии со штатом в 100 человек следует создать структурированную матрицу из 8–16 каналов, разделяющую административный, оперативный, логистический и экстренный трафик.
Стандартная матрица распределения для 16-канального предприятия:
④ Сравнение данных: Оценка метода программирования и контрольный список предприятия
Оценка вариантов программирования парка устройств выявляет существенные различия в пропускной способности, трудозатратах и операционных рисках:
Контрольный список предварительного программирования для корпоративных B2B-покупателей
Перед окончательным оформлением заказа на партию оборудования в QYT выполните этот технический контрольный список перед началом эксплуатации:
- 1. Проверка лицензии на использование спектра:Получили ли вы официальное разрешение регулирующих органов на использование ваших рабочих частот (например, лицензию FCC Part 90, коммерческое распределение UHF по стандарту CE RED)?
- 2. Создание таблицы частот каналов:Сформулируйте точные частоты передачи (TX) и приема (RX) в электронной таблице Excel или CSV. Для симплексной связи убедитесь, что частоты TX и RX идентичны.
- 3. Спецификация смещения ретранслятора и тонов:При использовании ретрансляторов четко укажите точные значения сдвига частоты передачи (+/- МГц) и субтональные коды (CTCSS/DCS) для входа/выхода.
- 4. Обозначение полосы пропускания:Подтвердите, должны ли каналы быть настроены наузкую полосу (12,5 кГц)илиширокую полосу (25,0 кГц)в соответствии с правилами использования беспроводной связи в вашей юрисдикции.
-
5. Буквенно-цифровая маркировка каналов:Определите отображаемые метки длиной от 6 до 10 символов для каждого канала (например,
GATE-01,SUPV,FIRE) для оптимизации работы персонала. - 6. Требования к брендированию OEM:Укажите требования к нанесению логотипов методом шелкографии, индивидуальным серийным номерам моделей и изготовлению упаковки на заказ.
⑤ Реальные коммерческие тематические исследования
Тематическое исследование 1: Ошибка ручного программирования у регионального подрядчика по безопасности (извлеченные уроки)
- Профиль клиента: Коммерческий поставщик услуг безопасности в Лидсе, Великобритания, управляющий контролем доступа для региональных спортивных объектов и логистических складов.
- Проблема: Компания приобрела 30 непрограммированных коммерческих портативных радиостанций для срочного мероприятия. Чтобы сэкономить время, два полевых супервайзера попытались выполнить ручное программирование с клавиатуры на месте. Из-за спешки в условиях окружающего шума один супервайзер ввел стандартные отклонения для широкополосного сигнала 25 кГц, в то время как другой инвертировал частоты приема тонов CTCSS на 12 устройствах. При развертывании сотрудники службы безопасности столкнулись с серьезными пропаданиями звука и пропустили критически важные вызовы диспетчера во время чрезвычайной ситуации у ворот стадиона.
- Корректирующее решение: Подрядчик перешел на оборудование парка QYT. Для последующих развертываний предприятие предоставило свой авторизованный план каналов Ofcom непосредственно инженерам QYT.
- Операционный результат: Все замененные радиостанции прибыли с заводским предварительным программированием, полной маркировкой и предварительным тестированием. Время развертывания парка на объекте сократилось с 4 часов хаотичного устранения неполадок до нуля минут, при этом была достигнута 100% надежность связи на всех воротах мероприятия.
Тематическое исследование 2: Развертывание парка оборудования для международной круизной компании (сэкономлено более 40 часов)
- Профиль клиента: Ведущий оператор средиземноморских круизных лайнеров, модернизирующий бортовую связь для инженерных служб, хозяйственного персонала и управления палубой на роскошном судне вместимостью 2200 пассажиров.
- Проблема: Модернизация связи на судне потребовала обеспечения 150 прочными водонепроницаемыми портативными радиостанциями. По оценкам, выполнение программирования через CHIRP на борту потребовало бы более 40 часов работы технического специалиста, что отвлекло бы инженеров морской телекоммуникации от критически важного обслуживания навигационных радаров во время стоянки в порту.
- Решение: Клиент заказал Двухдиапазонные радиостанции QYT AH-UV8 IP67 с заводским программированием «под ключ». Инженеры QYT загрузили 16-канальную матрицу морской связи судна (включая выделенные каналы мостика UHF, инженерные частоты и частные коды DCS) перед международной авиаперевозкой.
- Операционный результат: Весь парк из 150 радиостанций был распакован, проверен на исправность аккумуляторов и выдан членам экипажа в течение 90 минут после прибытия в док. Заводская предварительная настройка сэкономила более 40 часов технического труда и обеспечила отсутствие помех между каналами во время маневров швартовки судна.
⑥ Часто задаваемые вопросы (FAQ)
Что такое программное обеспечение CHIRP для раций?
CHIRP — это бесплатное компьютерное приложение с открытым исходным кодом, используемое для программирования двусторонних радиостанций. Оно работает на Windows, macOS и Linux, позволяя пользователям вводить частоты, названия каналов и тона шумоподавления в интерфейсе электронной таблицы и загружать их на поддерживаемые радиостанции с помощью USB-кабеля для программирования.
Как запрограммировать несколько раций одновременно?
Для пакетного программирования нескольких раций с помощью CHIRP подключите главную радиостанцию, настройте таблицу каналов и сохраните главный файл конфигурации (.img). Затем последовательно подключайте каждую радиостанцию из парка, включайте её и выполняйте команду «Upload To Radio» (Загрузить в радиостанцию), чтобы клонировать идентичный профиль за 60–90 секунд на устройство.
Можно ли запрограммировать рацию без компьютера?
Да, радиостанции с полноценной DTMF-клавиатурой и дисплеем поддерживают программирование с передней панели (FPP). Однако ручное программирование с клавиатуры медленное (от 8 до 10 минут на радиостанцию) и подвержено ошибкам. Для коммерческих партий настоятельно рекомендуется компьютерное программирование через CHIRP или заводское программирование «под ключ».
Что такое заводское программирование для двусторонних радиостанций?
Заводское программирование — это OEM-услуга, при которой QYT прошивает ваш утвержденный частотный план, коды конфиденциальности CTCSS/DCS, метки каналов и настройки мощности непосредственно в радиостанции во время производства. Устройства поставляются предварительно настроенными, протестированными и готовыми к немедленному использованию сразу после извлечения из транспортной упаковки.
Как установить коды конфиденциальности (CTCSS) на рации?
В CHIRP установите в столбце «Tone Mode» значение TSQL (тональное шумоподавление) и выберите желаемую частоту субтона (например, 100,0 Гц) из выпадающего меню. Это гарантирует, что динамик вашей радиостанции будет включаться только при приеме сигналов, сопровождаемых этим конкретным субтоном, отфильтровывая нежелательные разговоры на канале.
Использует ли QYT программное обеспечение CHIRP в заводском производстве?
Нет. QYT использует промышленные автоматизированные устройства для прошивки нескольких устройств одновременно и анализаторы цифровой радиосвязи во время заводской сборки, что обеспечивает калиброванный радиочастотный выход и безошибочное пакетное программирование. Для послепродажного обслуживания клиентов QYT предоставляет официальное проприетарное программное обеспечение для программирования (CPS) на своем веб-сайте, в то время как CHIRP остается широко поддерживаемым сторонним инструментом с открытым исходным кодом для полевых технических специалистов, управляющих парками радиостанций разных брендов.
